一、钢丝镦粗加工

1.破素钢丝的镦粗加工

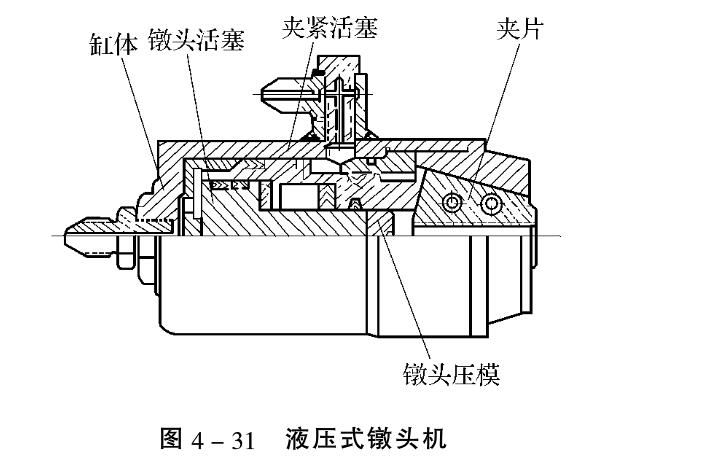

碳素钢丝的镦粗加工机械主要是液压冷镦机，如图所示。

液压式镦头机是由缸体、夹紧活塞、镦头活塞和夹片等组成。 这种机械使用灵活，体积小，便于操作，比较适宜于在施工现场使 用。它每分钟可镦头4〜5个，使用时还可配合400kg/cm的高压 油泵。现场镦粗碳素钢丝时多用这种设备。

2.钢筋笼滚焊机冷拔钢丝的镦粗加工

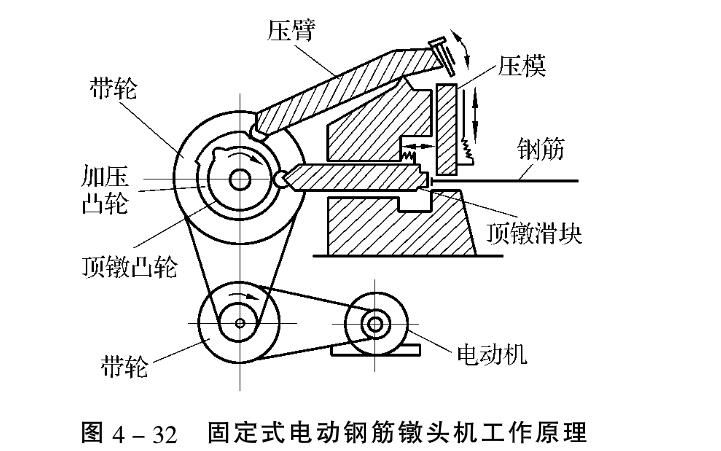

现在冷拔低碳钢丝的镦头机械常用的是电动钢筋镦头机，其 形式如图所示。

其工作原理是：电动机通过皮带轮减速后使主轴向前旋转，主 轴带动加压凸轮，当凸缘部分与滚轮相接触时，加压杠杆左端抬

起，右端下压，使上压模下落压住冷拔钢丝。同时，顶镦凸轮的凸 缘与滑块左端的滚轮接触，使滑块沿水平方向向右推动，滑块的右 端附近有一个短的圆镦模，滑块向右移动，镦模挤压已被压模卡住 的冷拔钢丝头，从而加工成镦头帽。当压模、镦模由于凸轮作用向 前动作一次后，因复位弹簧的作用将压模、镦模送回原处，如此反 复进行。

液压式镦头机适宜于高强度钢丝、冷轧余热处理钢丝的镦粗。

二、钢筋笼滚焊机钢筋镦粗头加工

1.电热镦粗的工作原理

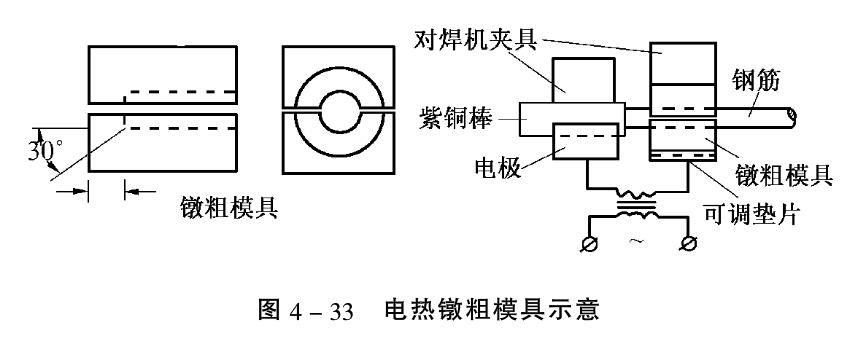

钢筋镦粗头可分为冷镦和热镦两种方法。目前施工工地上普 遍采用的是电热镦粗方法。电热镦粗一般是在杠杆传动式对焊机 上进行，其工作原理是:对焊机通电后，通过对焊机电极将钢筋端 部加热软化后，将其顶压到模具中，使钢筋端部形成一个灯笼形的 圆头。在对焊机上一般附加两个专用模具，一个为平面平整的紫 铜棒;另一个是一夹钢筋用的带喇叭口状的模具，它们都起电极和 将钢筋端头顶粗的作用，如图4-33所示。

2.电热镦粗的操作要点

操作前，先将紫铜棒和镦粗模具安装到对焊机上，在对钢筋需 镦粗的一端进行除锈后夹在模具上，使钢筋的端面和铜棒接触，然 后接通电源进行加热，等钢筋端部开始具有塑性时对其加压，直至 成为所要求的形状。冷却后将夹具卸去，从而完成镦粗工作。

3.钢筋笼滚焊机电热徵粗钢筋的主要参数

通电时间一般为30s;当钢筋的直径为12〜16mm时，其调伸 长度采用30〜35mm;焊接变压器的级数一般采用V〜1。
