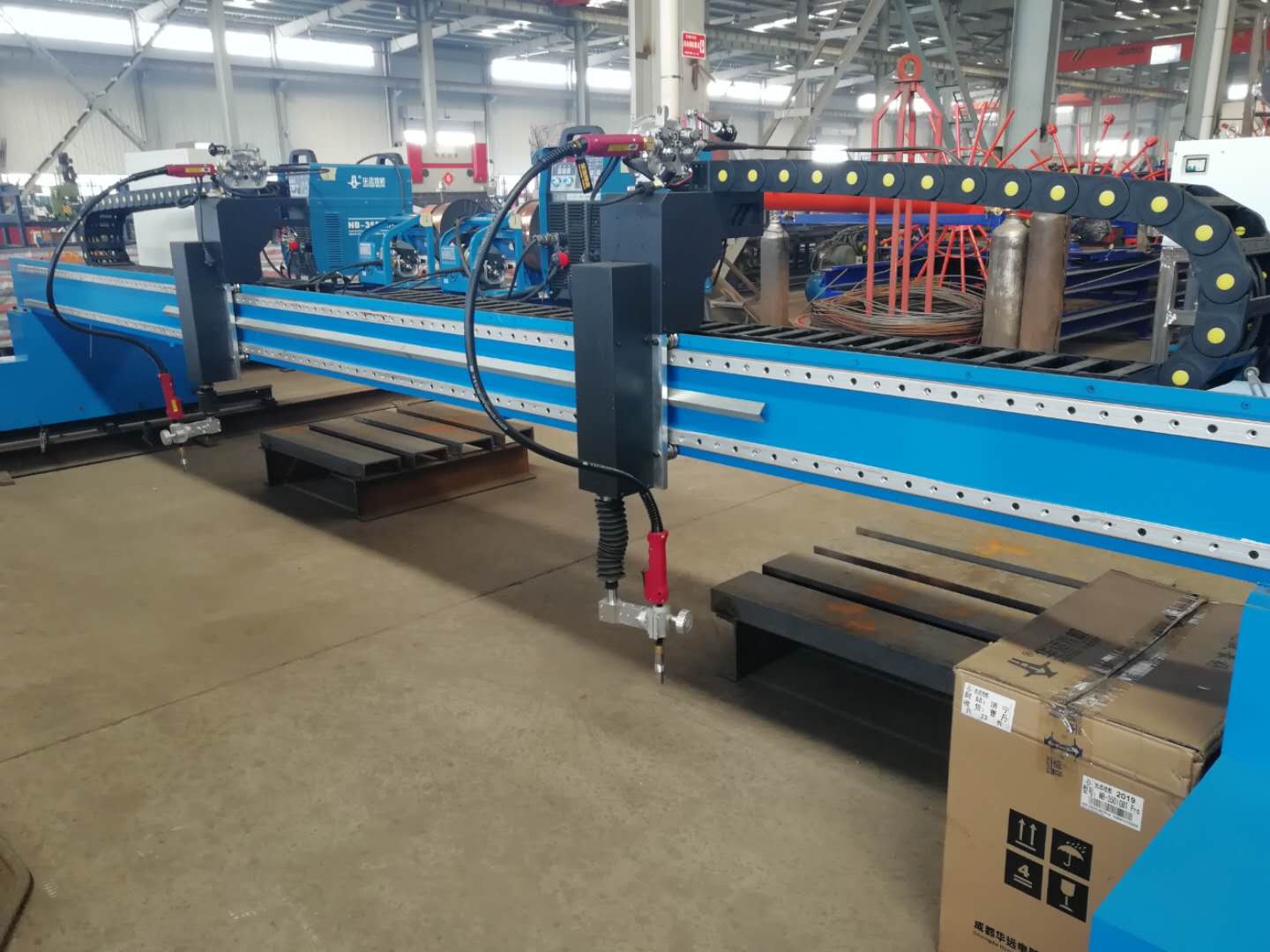

独创的龙门式结构;机械结构合理,性能稳定与加长与维修方便;成倍提高加工效率;两套四件式定型模板设计;有效保证焊接精度与实现了机器不停的循环式加工模式;再次成倍提高了加工效率。公司开发的焊接机器人专用手持示教系统:操作简单,功能强大。
1.主要技术参数:
1.焊接范围(直径): Ф16mm—Ф40mm
2.焊接强度(d): 10d
3.焊接速度(m/min): 80cm/min
4.焊接精度(mm): ±2mm
5.焊接长度误差(cm): ±2cm
6.总功率 (KW): 30KW
7.动力电源(V): 380 v / 50 hz
8.机械外形尺寸(长*宽*高): 30*6*1.5
9.机械重量: 10000kg

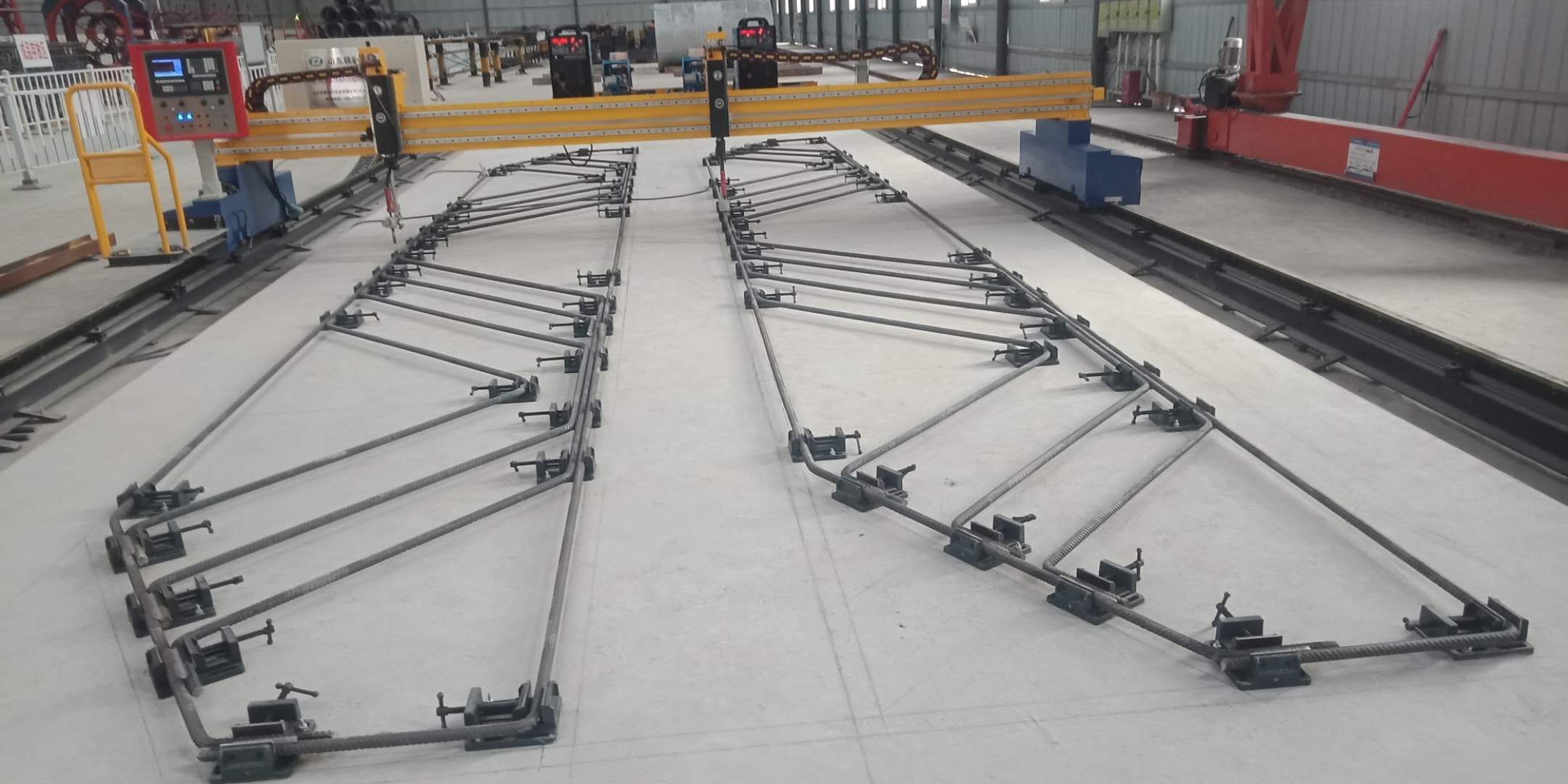

2.盖梁钢筋骨架加工流程:
1、根据设计图纸拆分成钢筋图样;
2、将每个钢筋图形用数控钢筋弯曲中心加工成型;
3、将弯曲成型的钢筋固定到1#与2#定型模板上;
4、启动焊接机器人焊接1#与2#骨架,焊接同时将弯曲成型的钢 筋固定到3#与4#定型模板上;机器不停,循环焊接。
