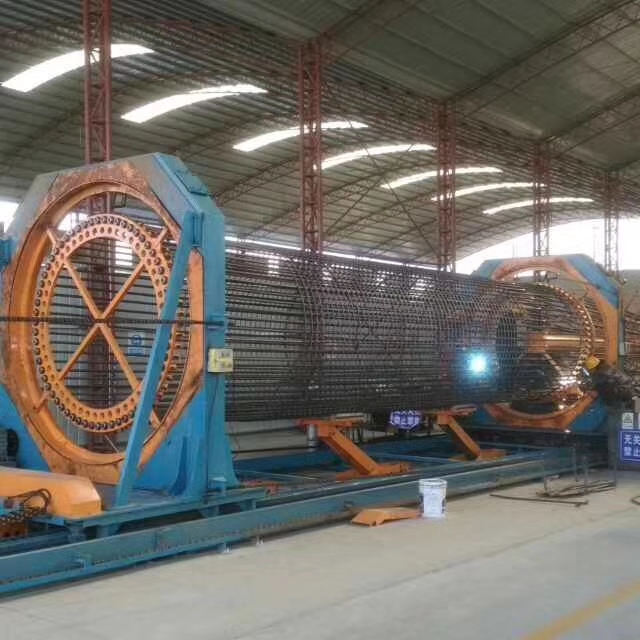

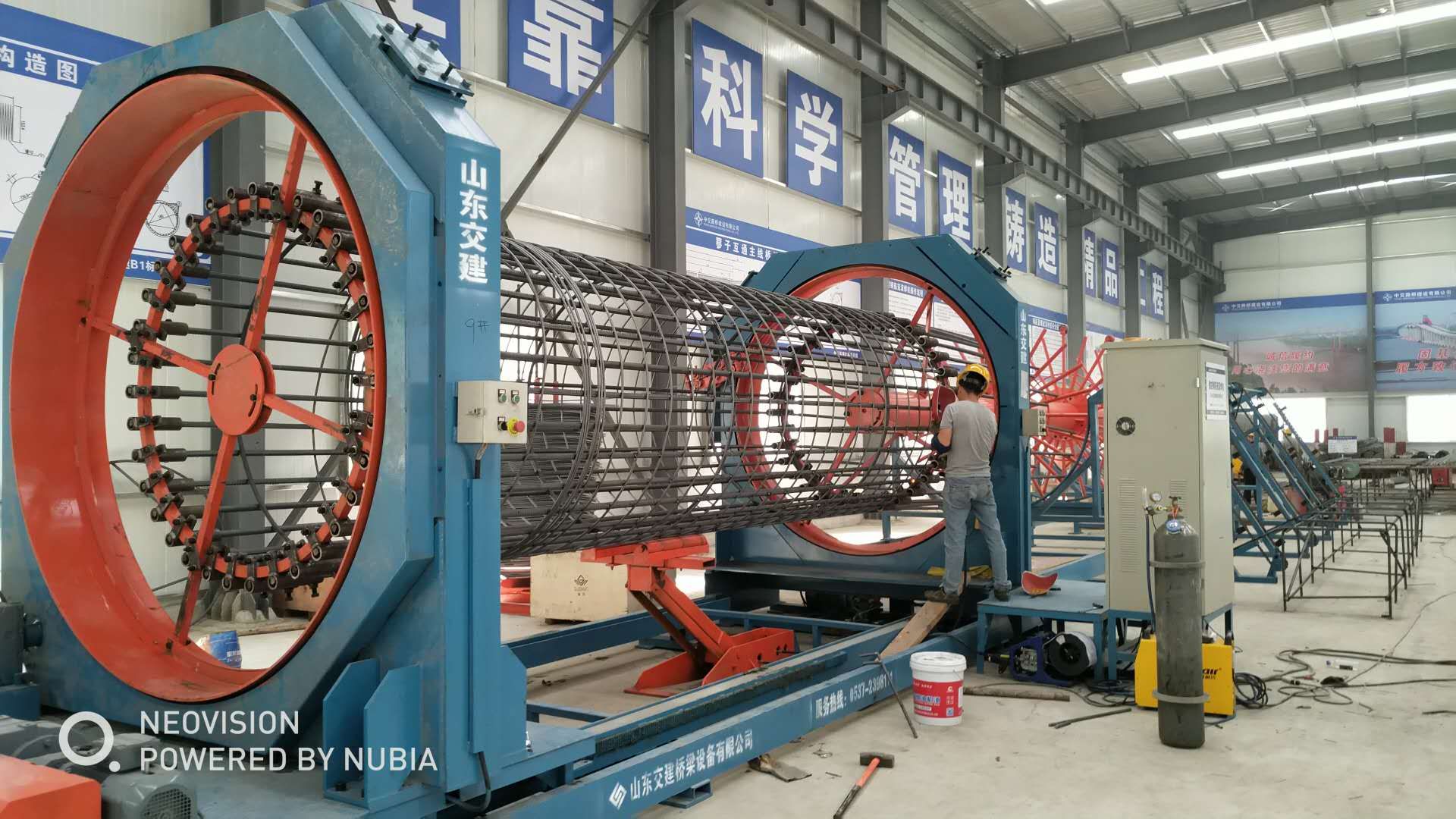

钢筋笼滚焊机骨架制作：

　　1、制作方法：

　　《公路工程质量检验评定标准》中规定了钢筋笼制作的允许偏差：

　　钢筋笼每隔2M左右采用加强筋成型法。加强筋设在主筋内侧，并用三角内撑将它加固，在加强筋外侧点焊主筋，主筋与加强筋必须垂直，再绑扎箍筋，钢筋笼的加工，必须严格按照施工设计图和规范要求，配制好主筋的焊接长度为10D(双面焊)，但施焊时，由于起落点都不饱满，达不到施工要求，所以焊缝长度易加1CM，接头位置要错开，距离应不少于规范要求。主筋的加强筋采用对焊，效果不错，大家可以推广。

　　钢筋笼由于一般都比较长、重，而且受钻机门架高度(钻机门架一般不都超过10M)的影响，施工中，钢筋笼要采取分节制作，每根桩的钢筋笼，由几节钢筋骨架组成,计算钢筋笼长度尺寸时,除要注意接头位置错开,还要注意计算上焊接长度。

　　分段制作的钢筋笼的长度以钢筋的定长为宜，但不宜短于6m，连接时50%的钢筋接头应予错开焊接，且两钢筋轴心在一直线上。为避免灌注导管挂笼及钢筋笼上浮，笼底钢筋可略成喇叭状。在夜间施工时要特别注意焊缝的饱满程度。焊条规格有特定的要求，立焊难度很大，采用立焊还容易发生漏电事项，施工时要注意用电安全。

　　主筋和箍筋由于焊接点量多，工人粗心点就焊不好，而且常常烧伤主筋。焊接烧伤主筋是个技术问题，究其原因不外乎：1、焊工水平不行，2、采用大电流追求快速度。项目部电焊工要进行焊接比赛，提高电焊技术，班组长要负起责任来。

　　以上讨论的是钢筋笼主筋焊接制作工艺，为了提高工效，节省成本，我们要积极探索采用新材料、新工艺、新技术。

　　钢筋笼主筋连接建议采用新技术：套筒螺纹连接法。施工质量方面经实践检验采用套筒连接法比较好，但使用之前应进行经济效益详细分析、核算。

　　成本方面：主筋焊接法主要采用双面焊10D，钢筋浪费较大，采用套筒连接法，主要节约在钢筋接头和焊接人工上。进行详细的成本测算(计算人工、机械、电费、工效、材料等综合费用)。如果技术熟练，制作过程中控制的好，套筒连接还是有优势的。根据温绕七标和宁波绕城十一标的测算，采用套筒成本还是节省的。根据台晋4标，还是对焊比较划算。

　　采用套筒连接需注意哪些事项?切丝头和加工长度、钢筋端头要切平，这些是制作工艺要点。采用套筒时要切平钢筋头有点费工，对中要先对好，接口的主筋要标号，便于套筒连接，可在主筋标上号，防止一头少一头多。制作的时候先对好(要求场地足够大)，主筋用套筒连接法在钢筋笼下放过程比焊接工艺要大大缩短时间。

　　套筒螺纹连接法施工时，套筒施工要求较高，两钢筋笼制作好后，容易造成轴线不对中;每根钢筋接头不能都刚好密封相贴;套筒套住一侧多，一侧少的问题，导致抗拉强度达不到设计要求。

　　如何避免这些问题，提高施工质量呢?首先，钢筋丝头加工质量和钢筋端头切平很关键，钢筋端头一定要切平，一侧多一侧少要划线控制，丝头不能太紧也不能太松(切丝要注意不能太深)，端头磨一下，切的时候磨一下，浪费时间不是很长，只是一个习惯一个理念的问题。

　　钢筋笼检测管的问题：

　　超声波管成品型标准长度为9M、6M、3M(Φ50×1.2mm)规格声测钢管、可用简易方式焊接，或利用螺丝螺母活络连接。其中利用螺丝螺母活络连接，不仅施工方便快捷、不需工地以外的准备工作、不需任何设备、施工速度比传统的方法快5倍以上、且容易固定钢筋笼骨架、施工不受恶劣天气的影响;而且它节省成本、节省准备时间、不需要技工;同时也节省损耗、不受场地限制，安全、不需在工地进行焊接工作。值得推广。

　　检测管长度以钢筋笼长度为准，底管应稍长于钢筋底笼20-30厘米。

　　检测管内必须注满清水，拧上专用封头。检测管应防止堵管。

　　2、保护层的设置：

　　钢筋笼的保护层是设置成砼转轮垫块，厚度为混凝土的保护层厚度，每隔2m均匀布置4个，焊在主筋上，这样既保证保护层厚度，又能减少对孔壁的扰动。钢筋笼竖直对准孔口中心后要缓缓下放，力求不使“︺”筋(也称钢筋耳朵)刮伤孔壁。但实际施工中，设计所用的“︺”筋似乎用处不大。为此我们采用如图所示的砼转轮垫块。施工表明，此种垫块可以减小孔壁的刮伤及增加钢筋笼保护层的均匀性。但钢筋笼的砼转轮垫块在吊装过程中经常会被破坏，为此事先制作一些圆形垫块，钢筋笼一边下放，再一边安装圆形垫块;垫块为砂浆预制块，中间穿孔，插入与箍筋同规格钢筋，点焊在主筋上，安装时注意使垫块能够在骨架下放时滚动。

　　① 起固定骨架并居中;

　　② 起保护层作用;

　　③ 使钢筋笼不会刮伤孔壁。

　　3.钢筋笼的存放：

　　钢筋笼一般在加工场地上制作好后集中存放在平整、干燥的场地上。存放时，在加劲筋与地面接触处垫上等高的木方，以免粘上泥土。每组骨架的各节要排好次序，挂上小牌，注明第几节及其长度，不得混杂存放，避免搞错。存放时骨架还要注意防雨、防锈。
